Термопары являются одними из наиболее широко используемых датчиков температуры в таких отраслях, как производство, HVAC, автомобильная промышленность, аэрокосмическая промышленность и пищевая промышленность.Общий вопрос инженеров и техников:Ответ на вопрос: "Термопары требуют специальных проводов?" - явно да.
Почему термопары нуждаются в специальном проводе
Термопары работают на основе эффекта Зибека,где два разных металла генерируют небольшое напряжение (в милливольтах), пропорциональное температурной разнице между измерением соединения (горячий конец) и эталонным соединением (холодный конец)Это напряжение чрезвычайно чувствительно, и любое отклонение в составе провода может ввести ошибки.
Основные причины, по которым стандартные электрические провода не работают
Совместимость материалов
Термопары изготавливаются из конкретных металлических пар (например,Тип Kиспользует Хромель и Алюмель,Тип Jиспользует Iron и Constantan).
При использовании обычного медного провода нарушается термоэлектрическая схема, что приводит к неправильным показаниям.
Устойчивость к температуре
Термопары часто работают при экстремальных температурах (от -200°C до более 2300°C, в зависимости от типа).
Стандартные провода могут окисляться, разрушаться или плавиться при высокой температуре, в результате чего сигнал может отклоняться или отказываться от работы.
Целостность сигнала и сопротивление шуму
Сигналы термопары находятся в диапазоне милливольт, что делает их восприимчивыми к электромагнитным помехам (ЭМИ).
Подходящий термопарный провод включает защиту (например, плетеную или фольгу), чтобы предотвратить шум от искажения показаний.
Точность калибровки
Каждый тип термопары (J, K, T, E и т.д.) имеет стандартизированную кривую напряжения и температуры.
Использование несовместимого провода изменяет эту связь, что приводит к ошибкам калибровки и ненадежным данным.
Типы термопаров
Существует две основные категории термопаров:
Протяжная проволока
- изготовлен из тех же сплавов, что и сама термопары (например, протяжённый провод типа K использует хромель и алюмель).
- Используется для расширения сигнала термопары на большие расстояния без введения ошибок.
- Обычно используется в среде умеренной температуры (поскольку высокая температура может повлиять на изоляцию).
Компенсационная проволока
- изготовлены из различных, но теплоэлектрически схожих материалов (часто дешевле, чем чистые сплавы термопары).
- предназначены для сопоставления мощности термопары при более низких температурах (обычно ниже 200°C).
- Обычно используется в панелях управления и приборах, где экстремальная жара не является фактором.
Оба типа должны соответствовать отраслевым стандартам (ANSI/ASTM, IEC) для обеспечения согласованности и производительности.
Выбор правильного термопарового провода
При выборе термопары следует учитывать:
Тип термопары (K, J, T, E и т.д.) Must match the sensor type.
Температурный диапазон Убедитесь, что провода может справиться с ожидаемыми условиями работы.
Изоляционный материал Фибростеклянная, ПТФЕ или керамическая изоляция для применения при высоких температурах.
Требования к экранированию ∙ Плетённые или фольгированные экранирующие устройства для защиты от ЭМИ в промышленной среде.
Гибкость и долговечность

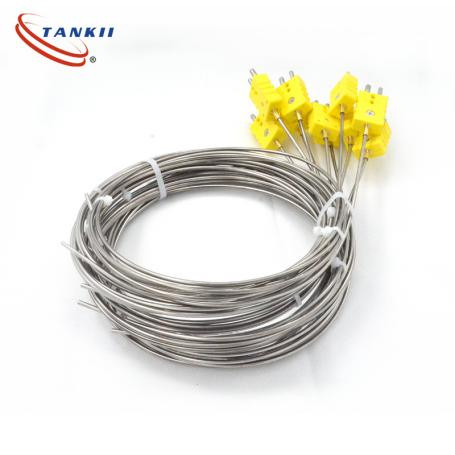

Наши высококачественные решения для термопаров
ВТанки, мы предоставляем высококачественные термопарные провода, предназначенные для точности, долговечности и надежности.
Многочисленные типы термопаров (K, J, T, E, N, R, S, B) Совместимы со всеми основными стандартами термопаров.
Высокотемпературные и коррозионно-устойчивые варианты Идеально подходит для суровых промышленных условий.
Защищенные и изолированные варианты ️ Минимизируйте помехи сигнала для точных показаний.
Специализированные длины и конфигурации, адаптированные к вашим конкретным потребностям.
Для правильного функционирования термопары должны быть соединены с правильным проводом.Выбирая правильный термопарный провод, будь то расширение или компенсация, вы гарантируете долгосрочную точность., стабильности и производительности в ваших системах контроля температуры.
Для экспертного руководства и высококачественных термопальных проводов,Свяжитесь с намиСегодня или просмотрите наш каталог продуктов, чтобы найти идеальное совпадение для вашего приложения!
