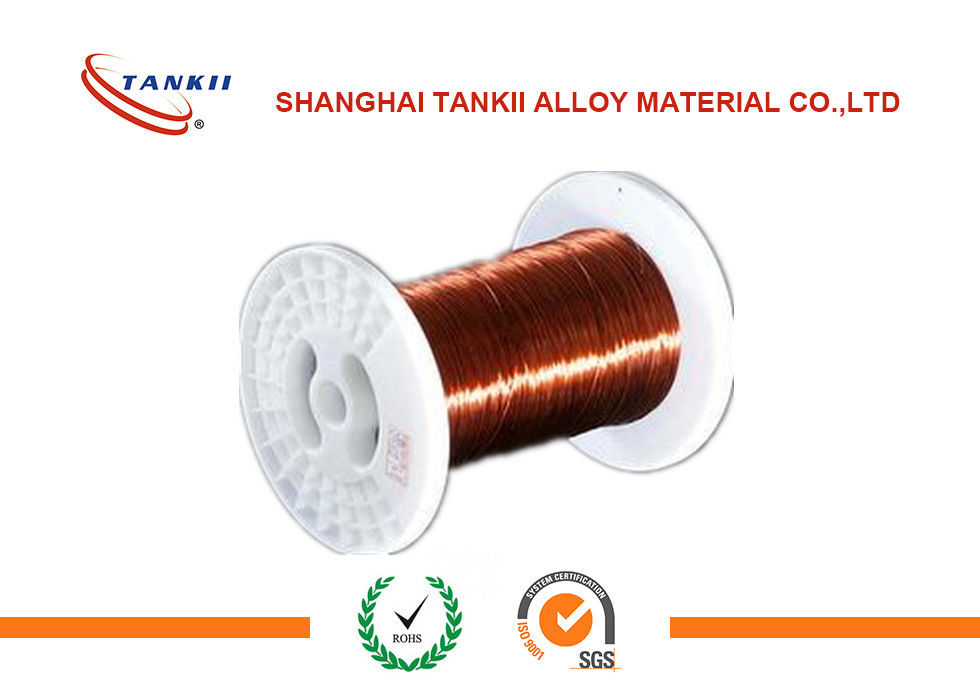

Круглой основанная медью медная проволока сплава 180 Никр изолированная классом покрытая эмалью

Круглая медь основала класс сплава 180 Nicr изолировала покрытую эмалью медную проволоку

общее описание 1.Material

1)

Манганин сплав меди типично 84%, марганца 12%, и никеля 4%.

Провод и фольга манганина использованы в изготовлении резисторов, сопротивлении для шунтирования амперметра particularl, из-за своего виртуально нул коэффициентов температуры сопротивления и долгосрочной стабильности. Несколько резисторов манганина, который служат как правовой стандарт для ома в Соединенных Штатах от 1901 до 1990. Провод манганина также использован как электрический проводник в криогенных системах, уменьшая передачу тепла между пунктами которым нужны электрические соединения.

Манганин также использован в датчиках для исследований высоконапорных ударных волн (как те произведенные от детонации взрывчаток) потому что он имеет низкую чувствительность напряжения но высокую чувствительность гидростатического давления.

2)

Константан сплав мед-никеля также известный как Eureka, выдвижение, и паром. Он обычно состоит из 55% медного и никеля 45%. Своя основная особенность своя резистивность, которая постоянн над широким диапазоном температур. Другие сплавы с коэффициентами подобно низкой температуры знаны, как манганин (Ni₂Mn₁₂ Cu₈₆).

Для измерения очень больших напряжений, 5% (50   000 microstrian) или выше, обожженный константан (сплав p) нормально выбираемый материал решетки. Константан в этой форме очень дуктильн; и, в измерительных базах 0,125 дюймов (3,2 mm) и длинный, смогите быть напряжено до >20%. Он должен быть имен в виду, однако, что под высокими циклическими напряжениями сплав p покажет некоторое постоянное изменение резистивности с каждым циклом, и причиняет соответствуя нул переносов в тензометрическом датчике. Вследствие этого характерный, и тенденция для преждевременного отказа решетки с повторенный напрягать, сплав p обычно не рекомендует для циклических применений напряжения. Сплав p доступен с номерами S-T-C 08 и 40 для пользы на металлах и пластмассах, соответственно.

2. Покрытые эмалью введение и применения провода

Хотя описанный как «покрытый эмалью», покрытый эмалью провод, на самом деле, не покрыт с или слоем эмалевой краски ни со стекловатой эмалью сделанной сплавленного стеклянного порошка. Современный провод магнита типично использует один до 4 слоя (в случае типа провода квадрацикл-фильма) изоляции фильма полимера, часто 2 различных составов, для того чтобы обеспечить жесткий, непрерывный изолирующий слой. Провод магнита изолируя официальное пользы фильмов (в порядке увеличивая диапазона температур) поливиниловое (Formar), полиуретан, polyimide, полиамид, полиэстер, полиэстер-polyimide, полиамид-polyimide (или амид-имид), и polyimide. Изолированный Polyimide провод магнита способен на деятельности на до 250 °C. Изоляция более толстого квадрата или прямоугольного провода магнита часто увеличена путем создание программы-оболочки ее с высокотемпературной лентой polyimide или стеклоткани, и выполненные замотки часто вакуум пропитанный с изолируя политурой для того чтобы улучшить прочность изоляции и долгосрочная надежность замотки.

Само-поддерживая катушки рана с проводом покрытым с по крайней мере 2 слоями, внешний быть термопластиковым что скрепления повороты совместно нагреванный.

Другие типы изоляции как пряжа стеклоткани с политурой, бумагой aramid, бумагой kraft, слюдой, и полиэстровой пленкой также широко использованы через мир для различных применений как трансформаторы и реакторы. В аудио участке, провод серебряной конструкции, и различное другие изоляторы, как хлопок (иногда проникаемый с некоторым видом свертываясь агента/загустки, как beeswax) и политетрафторэтилен (PTFE) можно найти. Более старые материалы изоляции включили хлопок, бумагу, или шелк, но эти только полезны для низкотемпературных применений (до 105°C).

Для легкости производства, некоторый провод магнита низко-температур-степени имеет изоляцию которая может извлечься жарой паять. Это значит что электрические связи на концах можно наладить без обнажать с изоляции сперва.

состав 3.Chemical и основное свойство низкого сплава сопротивления Cu-Ni
