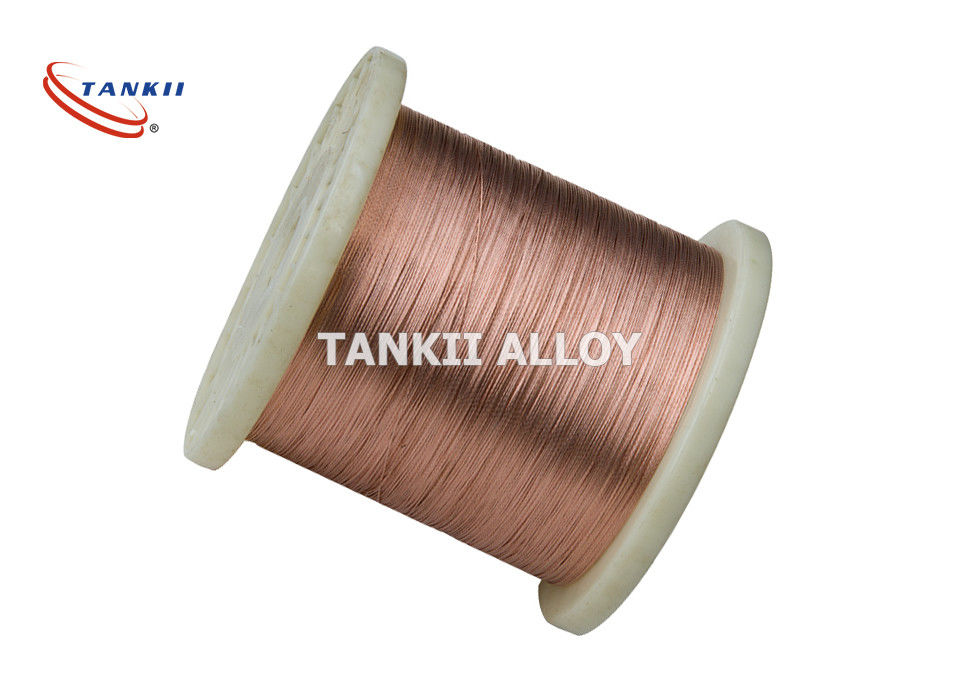

Класс 180 константана изолировал покрытую эмалью медную проволоку

Круглая медь основала медную проволоку класса сплава 180 Nicr высококачественную изолированную покрытую эмалью

общее описание 1.Material

1) манганин сплав меди типично 84%, марганца 12%, и никеля 4%.

Провод и фольга манганина использованы в изготовлении резисторов, сопротивлении для шунтирования амперметра particularl, из-за своего виртуально нул коэффициентов температуры сопротивления и долгосрочной стабильности. Несколько резисторов манганина, который служат как правовой стандарт для ома в Соединенных Штатах от 1901 до 1990. Провод манганина также использован как электрический проводник в криогенных системах, уменьшая передачу тепла между пунктами которым нужны электрические соединения.

Манганин также использован в датчиках для исследований высоконапорных ударных волн (как те произведенные от детонации взрывчаток) потому что он имеет низкую чувствительность напряжения но высокую чувствительность гидростатического давления.

2) Константан сплав мед-никеля также известный как Eureka, выдвижение, и паром. Он обычно состоит из 55% медного и никеля 45%. Своя основная особенность своя резистивность, которая постоянн над широким диапазоном температур. Другие сплавы с коэффициентами подобно низкой температуры знаны, как манганин (Ni₂Mn₁₂ Cu₈₆).

Для измерения очень больших напряжений, 5% (50   000 microstrian) или выше, обожженный константан (сплав p) нормально выбираемый материал решетки. Константан в этой форме очень дуктильн; и, в измерительных базах 0,125 дюймов (3,2 mm) и длинный, смогите быть напряжено до >20%. Он должен быть имен в виду, однако, что под высокими циклическими напряжениями сплав p покажет некоторое постоянное изменение резистивности с каждым циклом, и причиняет соответствуя нул переносов в тензометрическом датчике. Вследствие этого характерный, и тенденция для преждевременного отказа решетки с повторенный напрягать, сплав p обычно не рекомендует для циклических применений напряжения. Сплав p доступен с номерами S-T-C 08 и 40 для пользы на металлах и пластмассах, соответственно.

2. Покрытые эмалью введение и применения провода

Хотя описанный как «покрытый эмалью», покрытый эмалью провод, на самом деле, не покрыт с или слоем эмалевой краски ни со стекловатой эмалью сделанной сплавленного стеклянного порошка. Современный провод магнита типично использует один до 4 слоя (в случае типа провода квадрацикл-фильма) изоляции фильма полимера, часто 2 различных составов, для того чтобы обеспечить жесткий, непрерывный изолирующий слой. Провод магнита изолируя официальное пользы фильмов (в порядке увеличивая диапазона температур) поливиниловое (Formar), полиуретан, polyimide, полиамид, полиэстер, полиэстер-polyimide, полиамид-polyimide (или амид-имид), и polyimide. Изолированный Polyimide провод магнита способен на деятельности на до 250 °C. Изоляция более толстого квадрата или прямоугольного провода магнита часто увеличена путем создание программы-оболочки ее с высокотемпературной лентой polyimide или стеклоткани, и выполненные замотки часто вакуум пропитанный с изолируя политурой для того чтобы улучшить прочность изоляции и долгосрочная надежность замотки.

Само-поддерживая катушки рана с проводом покрытым с по крайней мере 2 слоями, внешний быть термопластиковым что скрепления повороты совместно нагреванный.

Другие типы изоляции как пряжа стеклоткани с политурой, бумагой aramid, бумагой kraft, слюдой, и полиэстровой пленкой также широко использованы через мир для различных применений как трансформаторы и реакторы. В аудио участке, провод серебряной конструкции, и различное другие изоляторы, как хлопок (иногда проникаемый с некоторым видом свертываясь агента/загустки, как beeswax) и политетрафторэтилен (PTFE) можно найти. Более старые материалы изоляции включили хлопок, бумагу, или шелк, но эти только полезны для низкотемпературных применений (до 105°C).

Для легкости производства, некоторый провод магнита низко-температур-степени имеет изоляцию которая может извлечься жарой паять. Это значит что электрические связи на концах можно наладить без обнажать с изоляции сперва.

состав 3.Chemical и основное свойство низкого сплава сопротивления Cu-Ni
