Детали продукта
Место происхождения: Шанхай, Китай
Фирменное наименование: TANKII
Сертификация: ISO9001: 2015
Номер модели: 1Кр13Ал4
Условия оплаты & доставки
Количество мин заказа: 20кг
Цена: Negotiation
Упаковывая детали: Катышка, коробка, случай плывод с полиэтиленовой пленкой по мере того как клиенты требовали
Время доставки: 15-30 дни
Условия оплаты: L/C, T/T, западное соединение, PayPal
Поставка способности: 100+TON+MONTH
Материал: |
ФеКрАл |
Поверхность: |
Яркий, ровный, очищающ |
Плотность: |
7.4г/км3 |
Удлиненность: |
>16% |
Твердость: |
200-260 |
Толщина: |
согласно требованию к клиентов |
Материал: |
ФеКрАл |
Поверхность: |
Яркий, ровный, очищающ |
Плотность: |
7.4г/км3 |
Удлиненность: |
>16% |
Твердость: |
200-260 |
Толщина: |
согласно требованию к клиентов |

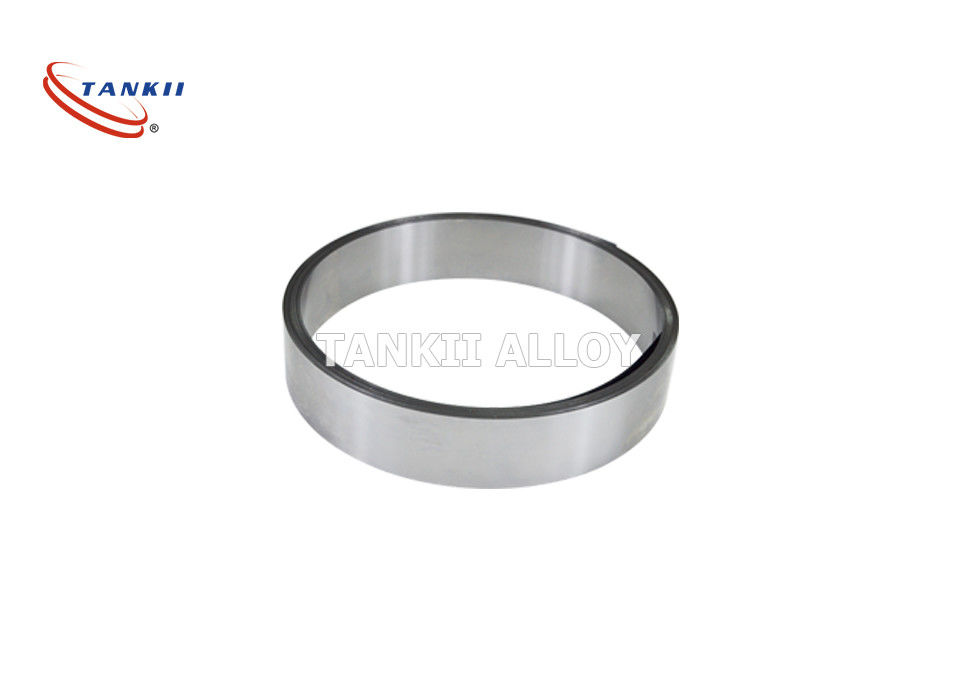

прокладка яркой плоской прокладки сплава 1Cr13Al4 FeCrAl широкая для пользы резисторов
Сплавы Fecral и сплавы Никел-хромия были выбраны для того чтобы быть сопротивляющимся материалом для врезанного резистора потому что сплавы никел-хромия обладают высокой электрической резистивностью которая широко использована для резисторов тонкого фильма [1, 2]. Сопротивление листа фильма сплава никел-хрома содержа хромий 20% может быть как высоко как омы 2-3 кило и все еще поддерживает хорошую стабильность. Коэффициент температуры 1 сопротивления (TCR) для оптового сплава никел-хрома около 110 ppm/°C. Путем сплавлять небольшое количество кремния и алюминия с никел-хромием, стабильность температуры более добавочно улучшена.
Применение:
Резисторы врезанные в напечатанной монтажной панели будут enabler для миниатюризировать пакеты с более высокой надежностью и улучшенным электрическим представлением. Интегрировать функциональность резистора в слоистый субстрат освобождает вверх по зоне поверхности PWB уничтоженной дискретными компонентами, включающ увеличенную функциональность прибора размещением активных компонентов. сплавы Никел-хромия обладают высокой электрической резистивностью, которые делают их практически для пользы в разнообразие применениях. Никель и хромий сплавлены с кремнием и алюминием для того чтобы улучшить стабильность температуры и понизить термальный коэффициент сопротивления. Слой тонкого фильма сопротивляющийся основанный на сплавах никел-хромия был депозирован непрерывно на крены медной фольги для создания материала для врезанных применений резистора. Слой тонкого фильма сопротивляющийся прослоенный между медью и ламинатом можно выборочно вытравить для того чтобы сформировать дискретные резисторы. Химикаты для вытравлять общие в производственных процессах PWB. Путем контролировать толщину сплавов, значения сопротивления листа от 25 до 250 ohm/sq. получите. Эта бумага сравнит 2 материала никел-хромия в их вытравляя методологиях, единообразии, силе регулируя, термальном представлении, прилипании и вытравляя разрешение.
| Фирменное наименование | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Основной химикат composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | подходящий количество |
подходящий количество |
подходящий количество |
подходящий количество |
подходящий количество |
подходящий количество |
подходящий количество |
|
| Fe | Остатки | Остатки | Остатки | Остатки | Остатки | Остатки | Остатки | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous обслуживание temp.of элемент (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Резистивность μΩ.m, 20ºC |
1,25 | 1,42 | 1,42 | 1,35 | 1,23 | 1,45 | 1,53 | |
| Плотность (g/cm3) |
7,4 | 7,10 | 7,16 | 7,25 | 7,35 | 7,10 | 7,10 | |
| Восходящий поток теплого воздуха проводимость KJ/m.h.ºC |
52,7 | 46,1 | 63,2 | 60,2 | 46,9 | 46,1 | 45,2 | |
| Коэффициент линии расширение α×10-6/ºC |
15,4 | 16,0 | 14,7 | 15,0 | 13,5 | 16,0 | 16,0 | |
| Плавя pointºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Прочность на растяжение Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Удлиненность на повреждение % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| Изменение зона % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Повторите гнуть частота (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| Твердость (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Микрографический структура |
Феррит | Феррит | Феррит | Феррит | Феррит | Феррит | Феррит | |
| Магнитный свойства |
Магнитный | Магнитный | Магнитный | Магнитный | Магнитный | Магнитный | Магнитный | |
