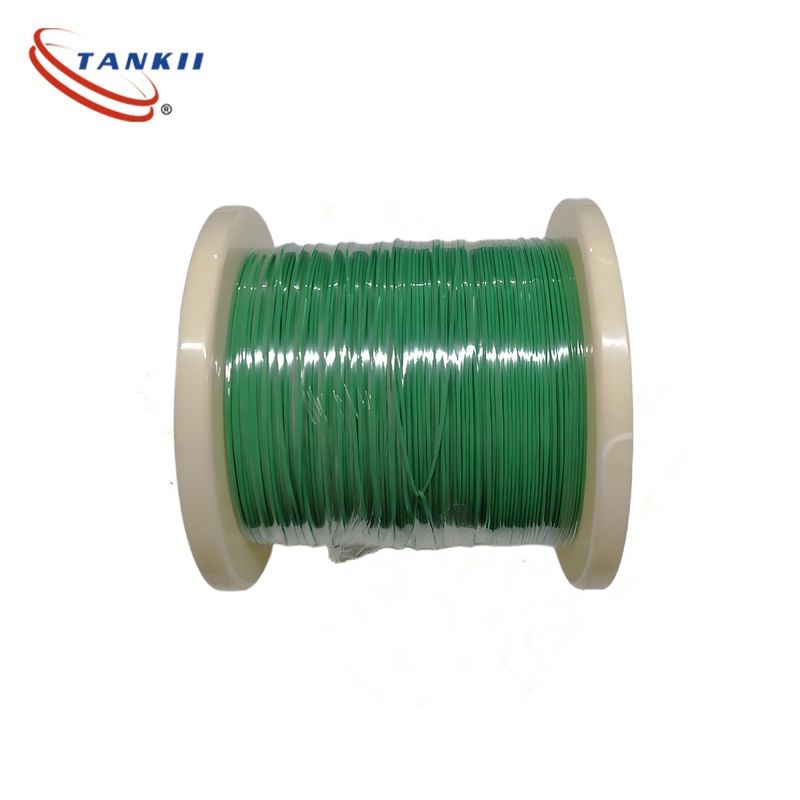

Стандартный цветовой код IEC Зеленый и белый термопарный кабель типа K с изоляцией FEP 0,5 мм однопроводник
Выбор правильного термопары кабеля имеет решающее значение для точного измерения температуры в промышленности, автомобилестроении и научных применениях.поэтапные рамкиосновываясь на технических критериях и реальных соображениях:
Кабели термопары должны использоватьКомпенсационные проводас тем же коэффициентом Seebeck, что и сплав термопары, чтобы избежать смещения напряжения.
Выберите изоляцию на основепостоянная рабочая температураи химическое воздействие:
- Высокотемпературные (> 500°C):
- Минерально изолированный (МИ): MgO порошок + нержавеющая стальная оболочка (200-1300°C, сертифицированный ATEX/IECEx для зон взрыва).
- ФЭП/ПТФЕ: 200-260°C, устойчивы к кислотам (например, химические реакторы).
- Средняя температура (100-500°C):
- Силиконовый каучук: 180°C, гибкий для перемещения машин (например, конвейерных лент).
- Тефлоновые стекловолокна: 250°C, устойчивый к абразии (металлическая литья).
- Невысокая температура (< 100°C):
- ПВХ: 70°C, экономически эффективный для использования в помещении (например, в пищевой промышленности).
- Влажность/коррозия:
- Использованиеиз нержавеющей стали(IP67/IP68) для влажной среды (например, паровых труб).
- Добавитьэтилопропиленовая резина (EPR)жакет для соленой воды (морские котлы).
- Вмешательство EMI/RFI:
- Стеклянные кабелиЭффективность ограждения: чехлы (85-90%) > фольга (95-98%).
- Скрученные пары(30 поворотов/м) дополнительно минимизировать индуктивную сцепление (стандарт ASTM E1137).
- Механическое напряжение:
- металлическая лента для блокировки для устойчивости к раздавлению (строительное оборудование).
- Гибкий силикон(5 миллионов циклов изгиба) для робототехники или вращающихся машин.
- Размер (AWG):
- Меньший габарит (24-26AWG) для коротких пробегов (<10 м, например, лабораторные приборы).
- Более большой пропускной способности (18-20AWG) на большие расстояния (>50 м) для уменьшения падения напряжения (например, электростанции).
- Кодирование цвета куртки:
- Следуйте стандартам ANSI/ISA (например, K-тип = красный ((+) / белый ((-), J-тип = черный ((+) / белый ((-)) для быстрой идентификации.
- Прекращение:
- Формированные разъемы (например, M12 для автоматизации) против снятых концов (для индивидуальных сборов).
Кабель типа K (никель-хром-никель-алюминий) (KX)
Основные характеристики: ошибка ± 2,2 °C (1000 °C), устойчивость к окислению, высокая рентабельность
Типичный сценарий:
▶ Промышленная печь/котёл (800-1200 °C): цементная фабрика (устойчивая к пыли и высокой температуре)
▶ Испытания автомобильных двигателей: мониторинг температуры корпуса цилиндра (широкий диапазон температур от -40 ° C до 1000 ° C)
▶ Случай ошибки: электростанция ошибочно использовала BX-кабель (компенсационный провод типа B), что привело к ложному увеличению температуры печи на 15 ° C и снижению эффективности сгорания
Цветовая кодировка:
Применение:
Кабель термопары имеет широкий спектр применений, включая:
- Промышленное производство:
- Металлургия: В сталелитейном, железолитейном и других металлургических процессах термосоединительные кабели используются для мониторинга высоких температур в печах, таких как высокие печи, электрические печи и преобразователи.Это помогает контролировать процесс плавки и обеспечивает качество металлопродуктов.
- Химическая промышленность: Химические реакции часто происходят при определенных температурных условиях.и другое оборудование для обеспечения нормального хода химических реакций и безопасности производственного процесса.
- Производство керамики и стекла: Производство керамики и стекла требует высокотемпературных процессов обжига и плавления.Кабели термопары используются для мониторинга температуры в печах и печах для контроля температуры обжига и обеспечения качества продукции.
- Производство энергии: В электростанциях термопарные кабели используются для измерения температуры котлов, паровых турбин,и другое оборудование для мониторинга рабочего состояния оборудования и обеспечения безопасной и эффективной работы системы электрогенерации.
- Автомобильная промышленность: В автомобильной промышленности для измерения температуры выхлопных газов двигателя, каталитических преобразователей и других компонентов используются термопарные кабели.Это помогает контролировать работу двигателя и системы контроля выбросов, а также используется при испытаниях и разработке новых автомобильных двигателей.
- Аэрокосмическая промышленность: В аэрокосмической отрасли термопарные кабели используются для измерения температуры авиационных двигателей, ракетных двигателей и других высокотемпературных компонентов.Это имеет решающее значение для обеспечения безопасности и надежности летательных аппаратов во время полета..
- Пищевая промышленность: В пищевой промышленности термопарные кабели используются для измерения температуры печей, оборудования для стерилизации,и другое оборудование для переработки, обеспечивающее безопасность и качество переработки пищевых продуктов.
- Лабораторные и научные исследования: Термопальные кабели широко используются в лабораториях и научно-исследовательских учреждениях для измерения температуры в различных экспериментах и исследовательских проектах.Химические эксперименты, и биологических исследований, термопарные кабели используются для измерения температуры образцов и реакционных систем.
- Системы HVAC: В системах отопления, вентиляции и кондиционирования воздуха термопарные кабели используются для измерения температуры воздуха, воды,и другие носители для управления работой системы и обеспечения комфорта в помещении.
Кабели также доступны в различных конфигурациях, включая заземленные, незаземленные и открытые соединения, чтобы соответствовать конкретным требованиям приложения.Заземленные соединения обеспечивают более быстрое время отклика, но более восприимчивы к электрическому шумуВ то время как незаземленные соединения обеспечивают лучшую электрическую изоляцию, но более медленное время отклика.
В целом, термопаральные кабели типа K являются критическим компонентом в системах измерения температуры, обеспечивая долговечность, точность и универсальность в широком спектре приложений.
Часто задаваемые вопросы
Вопрос: Как называется этот термопарный кабель?
Ответ: торговое название этого термопарного кабеля - Tankii.
Вопрос: Какие разные номера моделей доступны для этого термопарового кабеля?
Ответ: Различные номера моделей, доступные для этого термопары кабеля KX/KC, JX, EX, TX, NX, SC
Вопрос: Где изготавливается этот термопарный кабель?
Ответ: Этот термопарный кабель изготовлен в Китае.
Вопрос: Какие температурные диапазоны поддерживает этот термопары кабеля?
Ответ: Температурные диапазоны, поддерживаемые этим термопарным кабелем, варьируются в зависимости от номера модели.
Вопрос: Подходит ли этот термопарный кабель для использования в суровой промышленной среде?
Ответ: Да, этот термопарный кабель предназначен для долговечности и надежности в суровой промышленной среде.
